Резьбовые цилиндрические муфты и анкеры для строительной арматуры Ø16–40 мм — стандартные, переходные, анкерные и позиционные. Механическое соединение арматуры (МСА): равнопрочный стык без сварки — по протоколам испытаний соединение не слабее самого стержня.
Стандартная (соединительная, тип B) — стыкует два стержня одного диаметра: оба конца навинчиваются на накатанную резьбу. Ø16–40 мм.
Переходная — стыкует стержни разного диаметра, например Ø25 с Ø32: с каждой стороны своя резьба. Выпускается в резьбовом, конусном и обжимном исполнении.
Позиционная (стяжная, тип AB) — имеет правую и левую резьбу и стягивает стык по принципу талрепа, поэтому вращать стержни не нужно. Её ставят в замкнутых контурах и на уже собранных каркасах, где оба стержня зафиксированы.
Анкерная (концевой анкер) — заменяет загиб или крюк на конце стержня и работает как концевая опора. Ø14–40 мм; Ø10 и Ø12 изготавливаем под заказ.
Обжимная (опрессовочная) — надевается на стык и обжимается гидравлическим прессом: резьба не нужна, заводской профиль стержня не срезается. Ø14–40 мм.

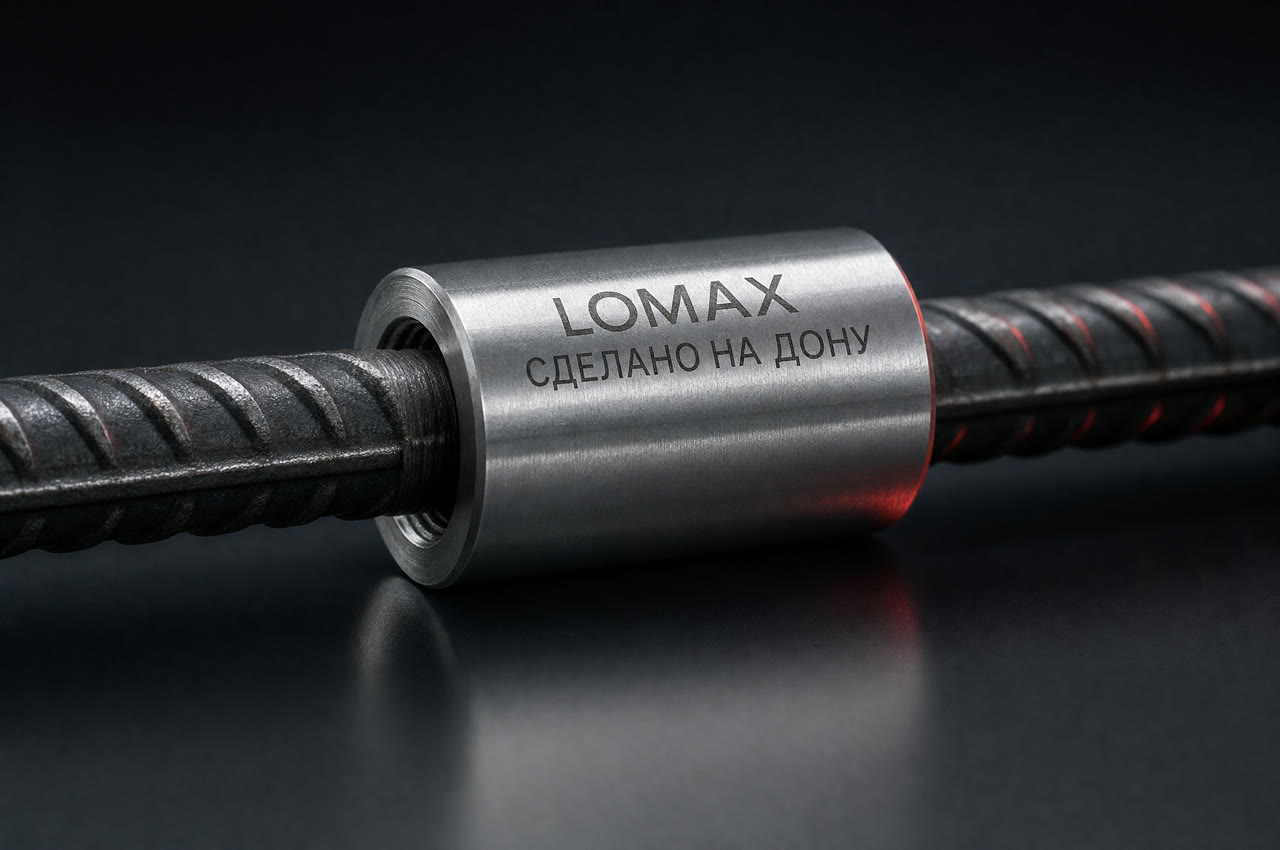

Стандартная цилиндрическая резьба — стык стержней одного диаметра.

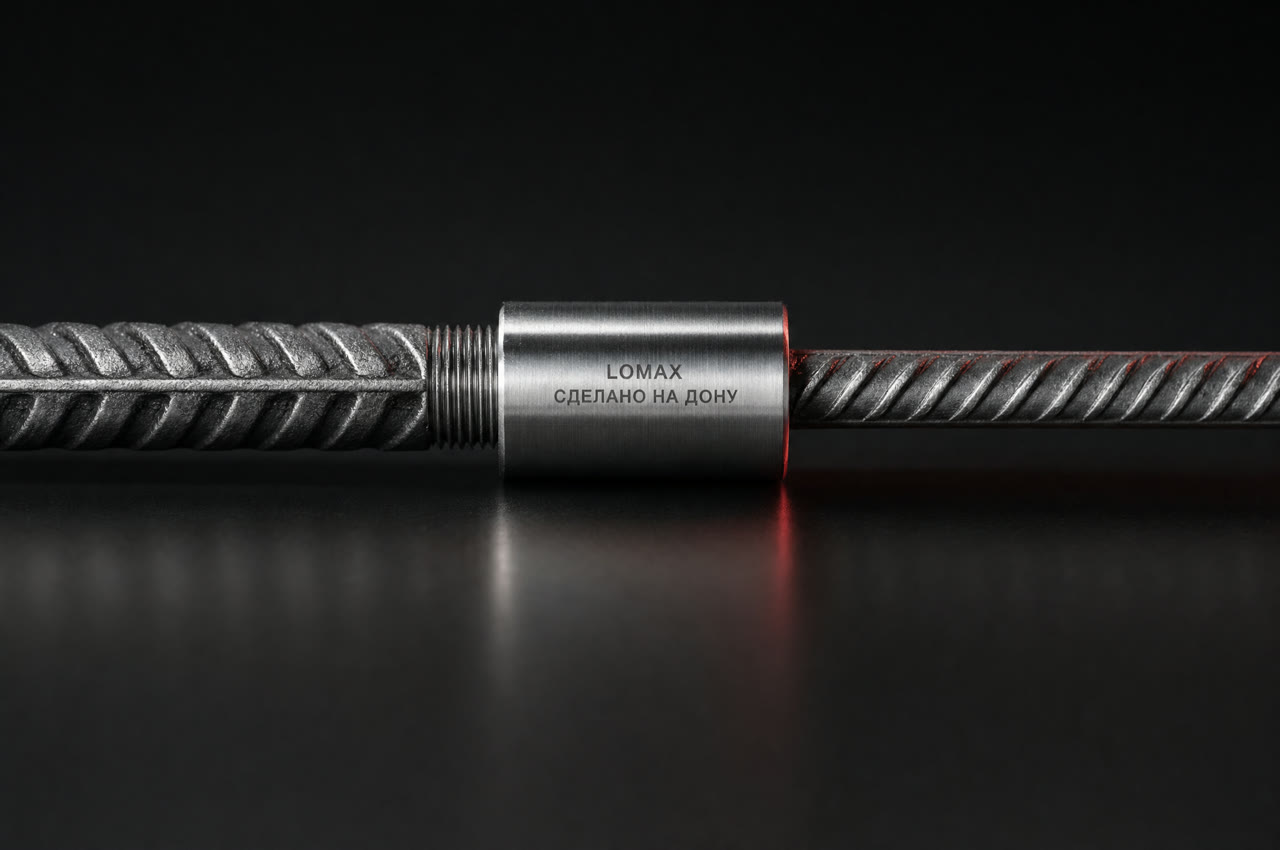

Стык стержней разного диаметра.

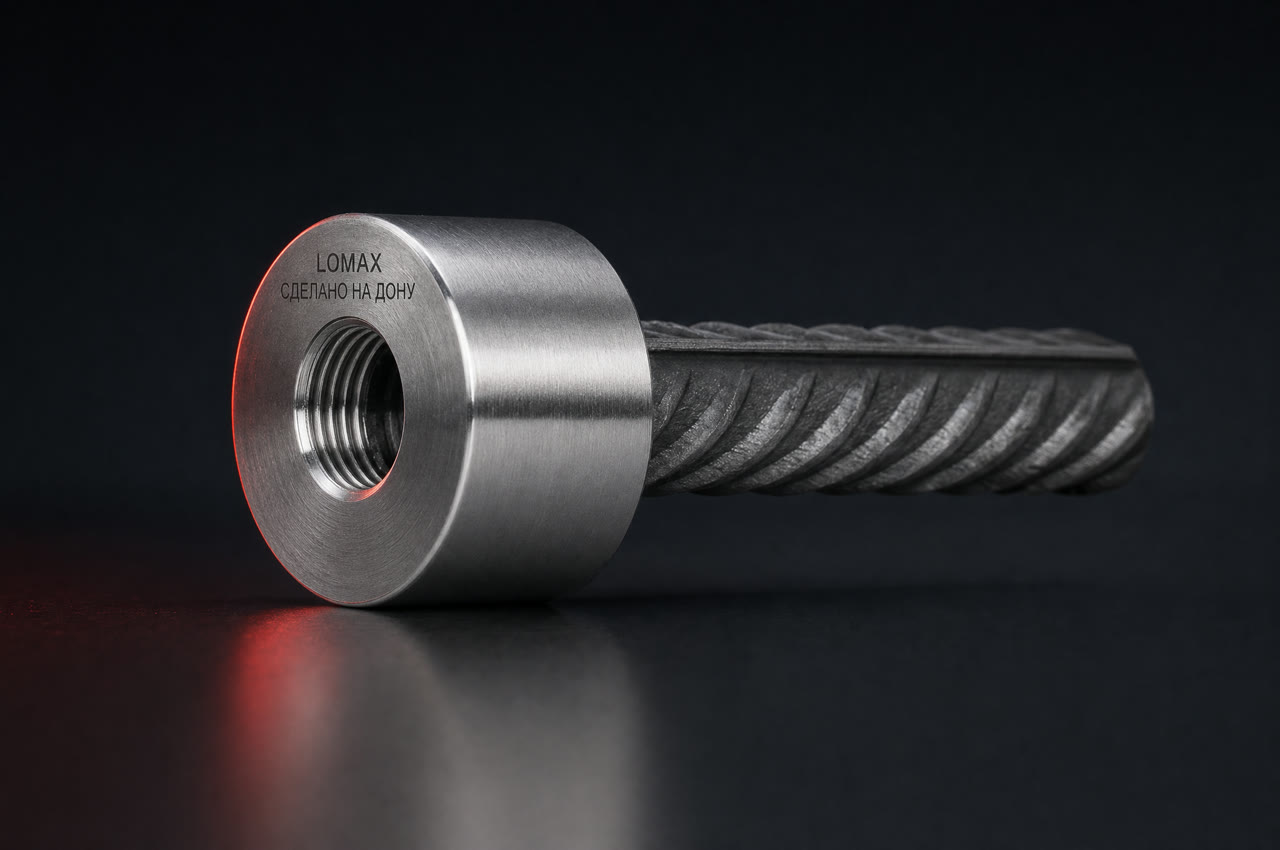

Концевой анкер с опорной пластиной.

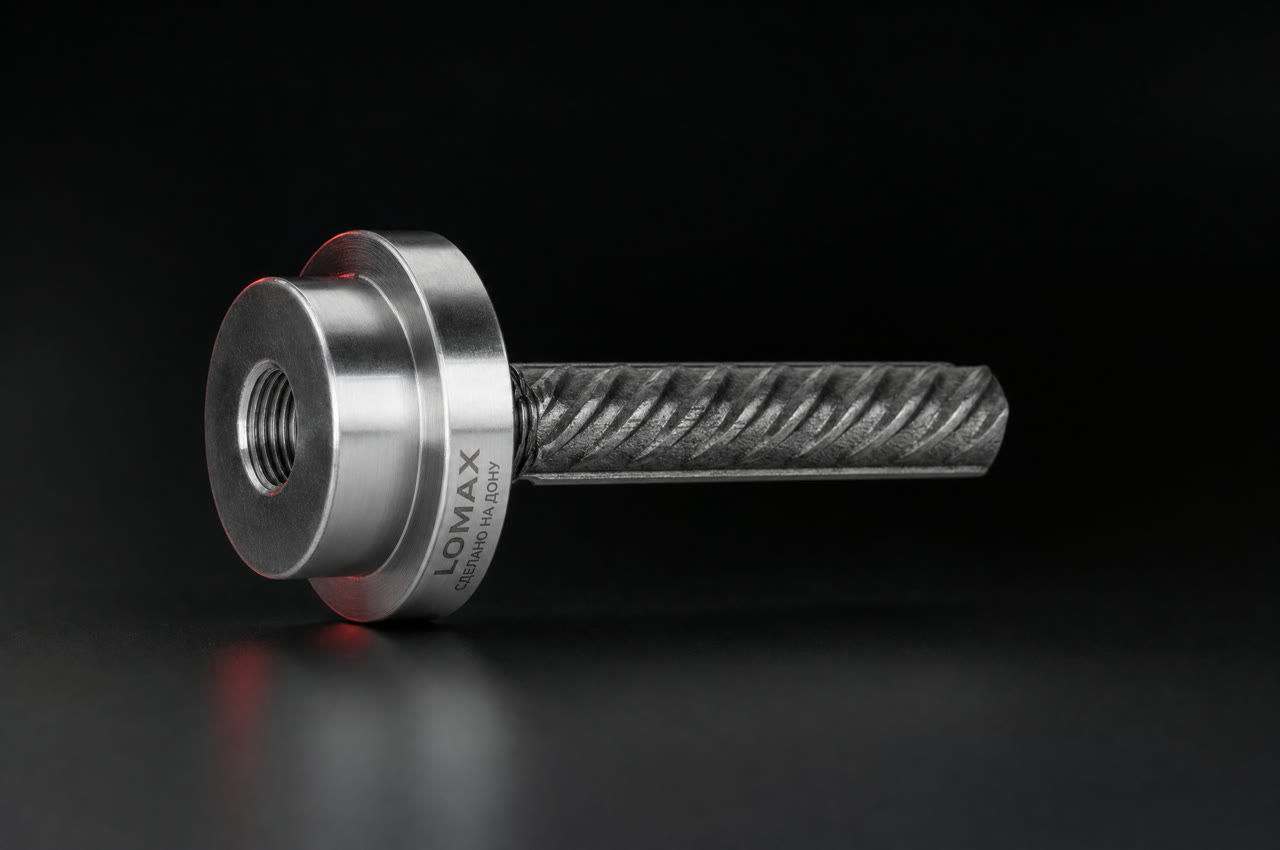

Анкер с увеличенной опорной площадью.
С правой и левой резьбой (R/L) — без вращения арматуры.

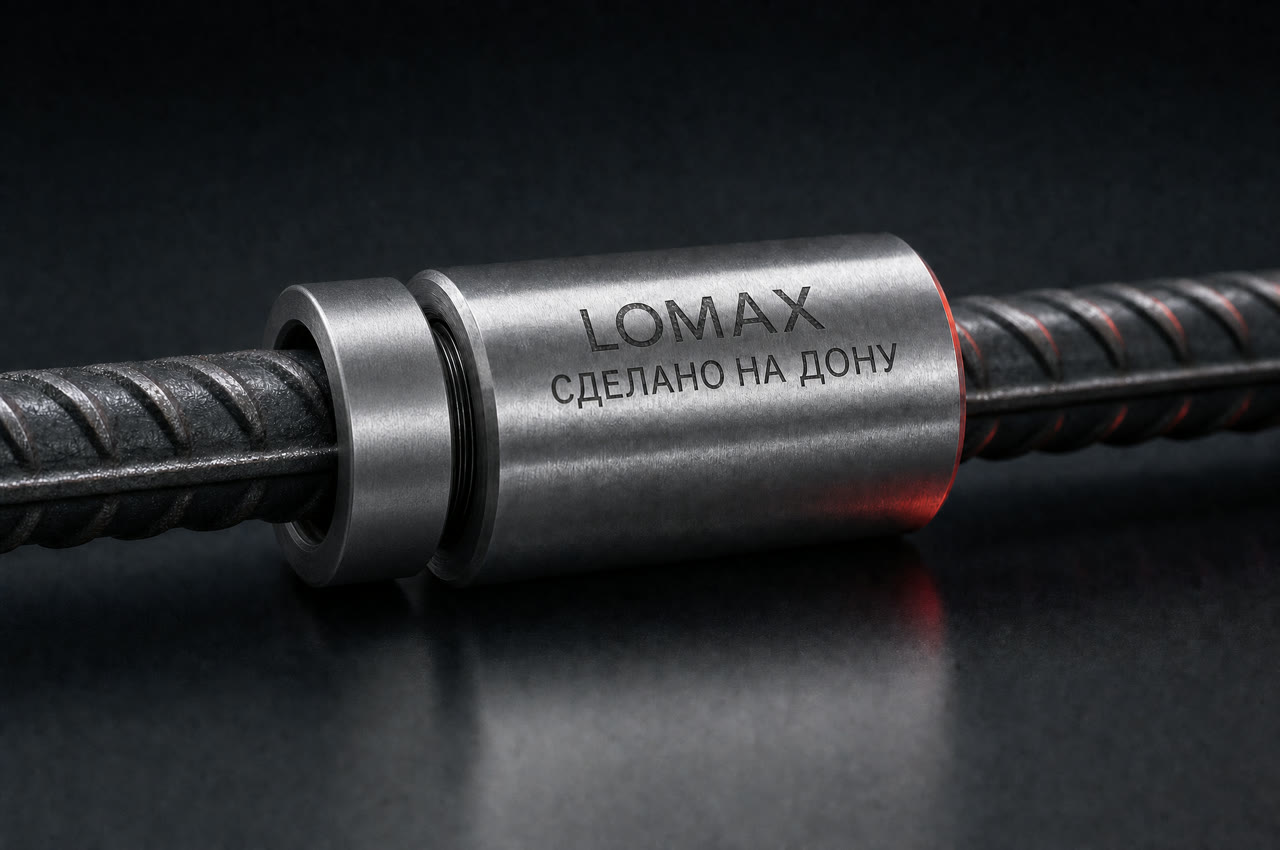

С контргайкой — фиксация и защита от раскручивания.

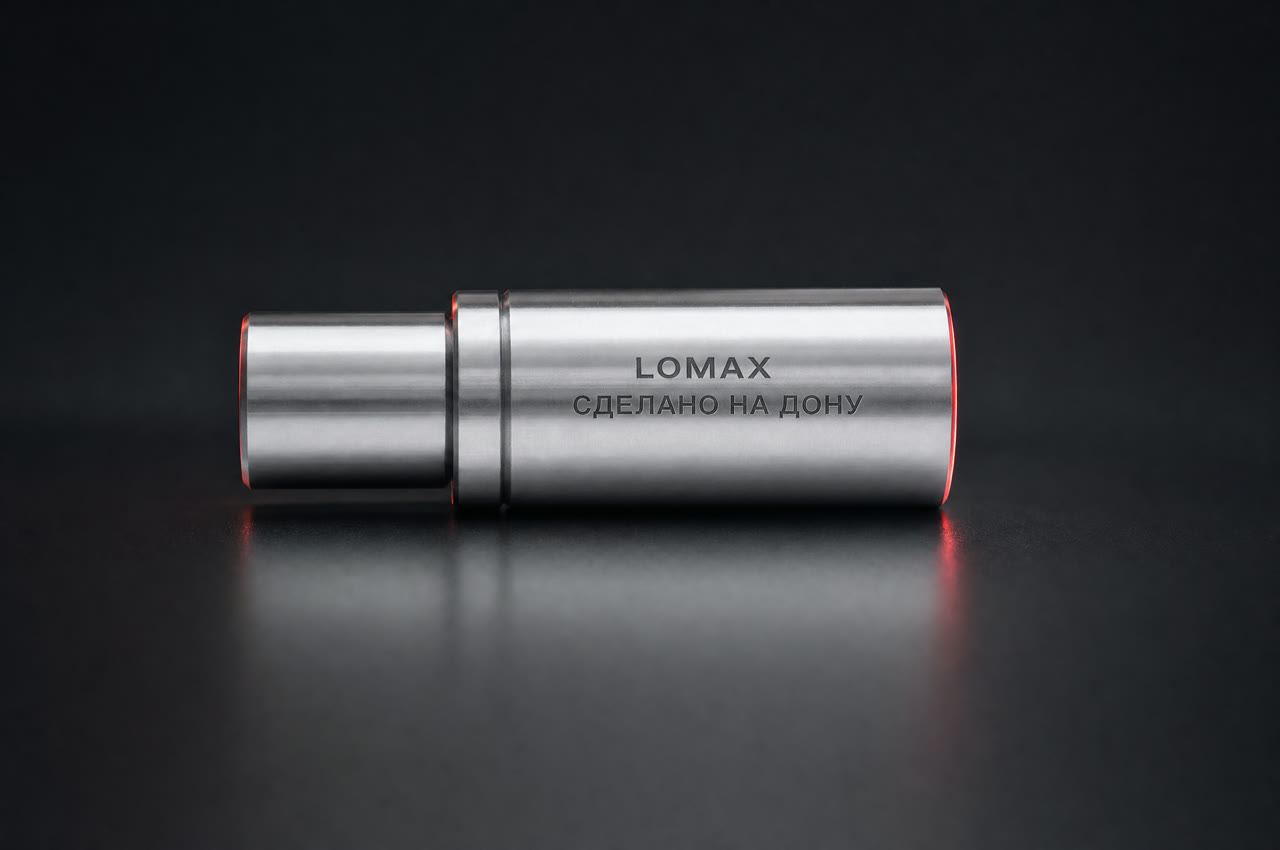

Позиционная трёхсоставная — зафиксированные стержни.
Сварная — один конец приваривается к арматуре или закладной.
Болтовая — зажим стопорными болтами без вращения стержней.
Резьбовая цилиндрическая муфта — стальная соединительная гильза с внутренней метрической резьбой, которая механически стыкует два арматурных стержня в один рабочий стык без сварки и нахлёста. На торцах стержней резьбонакатным станком формируется резьба (без снятия металла и ослабления сечения), после чего стержни сворачиваются муфтой ключом с контролем усилия. Готовый стык получается равнопрочным телу арматуры — его несущая способность не ниже самого стержня.
Такие муфты применяют на всех несущих железобетонных конструкциях: колоннах, стенах, пилонах, плитах перекрытий и фундаментных плитах, ростверках, буронабивных сваях. Резьбовое соединение — базовая технология для стыковки арматуры Ø16–40 мм классов А400, А400С и А500С, где нужен предсказуемый равнопрочный стык и приёмка стройнадзором.
Механические соединения арматуры регламентирует ГОСТ 34278-2024. Он задаёт требования к прочности, деформативности и выносливости стыка: соединение должно выдерживать нагрузку не ниже нормативного сопротивления стержня и сохранять работоспособность при знакопеременных и циклических нагрузках. Муфты Lomax проходят испытания по этому ГОСТу, на партию предоставляется паспорт качества и протокол испытаний.
Монтаж резьбовой муфты не требует аттестованного сварщика, прогрева и электроэнергии на объекте и выполняется в любую погоду. На стержнях накатывается резьба, муфта наворачивается на первый стержень, затем в неё заводится второй стержень и стык затягивается ключом до нормативного усилия. Для стыковки стержней, которые нельзя вращать, есть исполнения с правой/левой резьбой (Тип AB) и позиционные трёхсоставные муфты (Тип AF).
Резьбовая цилиндрическая — самое распространённое и экономичное решение для типовых каркасов. Конусная муфта с конической резьбой удобнее при монтаже и меньше чувствительна к перекосу. Обжимная (опрессовочная) муфта ставится холодной опрессовкой гидропрессом прямо на объекте и не требует нарезки резьбы — её выбирают, когда нет доступа к торцу стержня для накатки. Сравнение технологий — в статье «Резьбовые, конусные, обжимные муфты».
В отличие от нахлёста муфтовый стык не требует перепуска арматуры на ≈37–70 диаметров (А500С, растянутая зона) — это экономит до 25% арматуры на стыках и разгружает густоармированные узлы. В отличие от сварки не нужен аттестованный сварщик, контроль качества шва и прогрев, а стабильность стыка не зависит от человеческого фактора. Подробный разбор — в статье «Муфта vs сварка vs нахлёст».
Базовое исполнение — резьбовая цилиндрическая муфта Тип B (стык стержней одного диаметра). Цена указана «от», зависит от объёма партии; точные габариты по каждому исполнению (переходные, анкерные, с контргайкой, позиционные) — в карточках выше.
| Маркировка | Ø, мм | Ø2 (переход), мм | Ø наруж., мм | Длина L, мм | Усилие натяжки ≥, Н·м | Материал | Цена с НДС, ₽/шт |
|---|---|---|---|---|---|---|---|
| Муфта Lomax B d16 | 16 | — | 27±1 | 43±1 | 140 | Сталь 45 / 40Х | 85 |
| Муфта Lomax B d18 | 18 | — | 30±1 | 47±1 | 150 | Сталь 45 / 40Х | 93 |
| Муфта Lomax B d20 | 20 | — | 34±1 | 52±1 | 160 | Сталь 45 / 40Х | 103 |
| Муфта Lomax B d22 | 22 | — | 36±1 | 57±1 | 220 | Сталь 45 / 40Х | 111 |
| Муфта Lomax B d25 | 25 | — | 40±1 | 63±1 | 260 | Сталь 45 / 40Х | 122 |
| Муфта Lomax B d28 | 28 | — | 44±1 | 70±1 | 270 | Сталь 45 / 40Х | 133 |
| Муфта Lomax B d32 | 32 | — | 50±1 | 80±1 | 340 | Сталь 45 / 40Х | 177 |
| Муфта Lomax B d36 | 36 | — | 57±1 | 90±1 | 350 | Сталь 45 / 40Х | 221 |
| Муфта Lomax B d40 | 40 | — | 62±1 | 100±1 | 360 | Сталь 45 / 40Х | 258 |
Размеры даны с допуском ±1 мм. Усилие натяжки — справочное значение, ≥ указанного.
Купить муфту Ø16, Ø20, Ø25, Ø32, Ø40 и другие типоразмеры можно от производителя — пришлите спецификацию, вернём расчёт и цену за 1 рабочий день.
Все типы и цены под конкретный диаметр Ø14–40 мм:
Обычная соединительная муфта требует вращения хотя бы одного стержня. Позиционная (стяжная, тип AB) имеет правую и левую резьбу и стягивает стык по принципу талрепа — вращать стержни не нужно. Поэтому её применяют в замкнутых контурах и на уже собранных каркасах, где оба конца зафиксированы. Ø16–40 мм.
Когда стыкуются стержни разного диаметра — например Ø25 с Ø32. С каждой стороны у переходной муфты своя резьба; выпускается в резьбовом, конусном и обжимном исполнении. Сваркой встык такой переход корректно не выполняется.
Муфтовое (механическое) соединение арматуры — это стык двух арматурных стержней с помощью стальной соединительной муфты без сварки и без нахлёста. Муфты ЛОМАКС дают равнопрочный стык: соединение не слабее самого стержня.
Резьбовые и обжимные муфты ЛОМАКС дают равнопрочное механическое соединение арматуры — подтверждено протоколами испытаний. Актуализация технических условий и сертификации под ГОСТ 34278-2024 и ГОСТ 34227-2024 продолжается; действующие протоколы и документы предоставляем на партию.
Муфтовое соединение экономит арматуру (нет расхода на нахлёст), убирает сварку и её контроль, ускоряет монтаж и обеспечивает стабильное качество стыка независимо от квалификации сварщика.
Резьбовые муфты — арматура Ø16–40 мм, обжимные (опрессовочные) — Ø14–40 мм. Есть стандартные, переходные (разный диаметр), анкерные и позиционные муфты. Муфты под арматуру Ø10 и Ø12 изготавливаем под заказ.
Да. ООО «ЛОМАКС ГРУПП» — производитель, собственный завод в Ростове-на-Дону. Отгрузка по всей России и СНГ, расчёт под проект бесплатно.
Пришлите спецификацию или ведомость КЖ — подберём тип муфт под проект, посчитаем комплектацию и цену от завода, без посреднической наценки.
