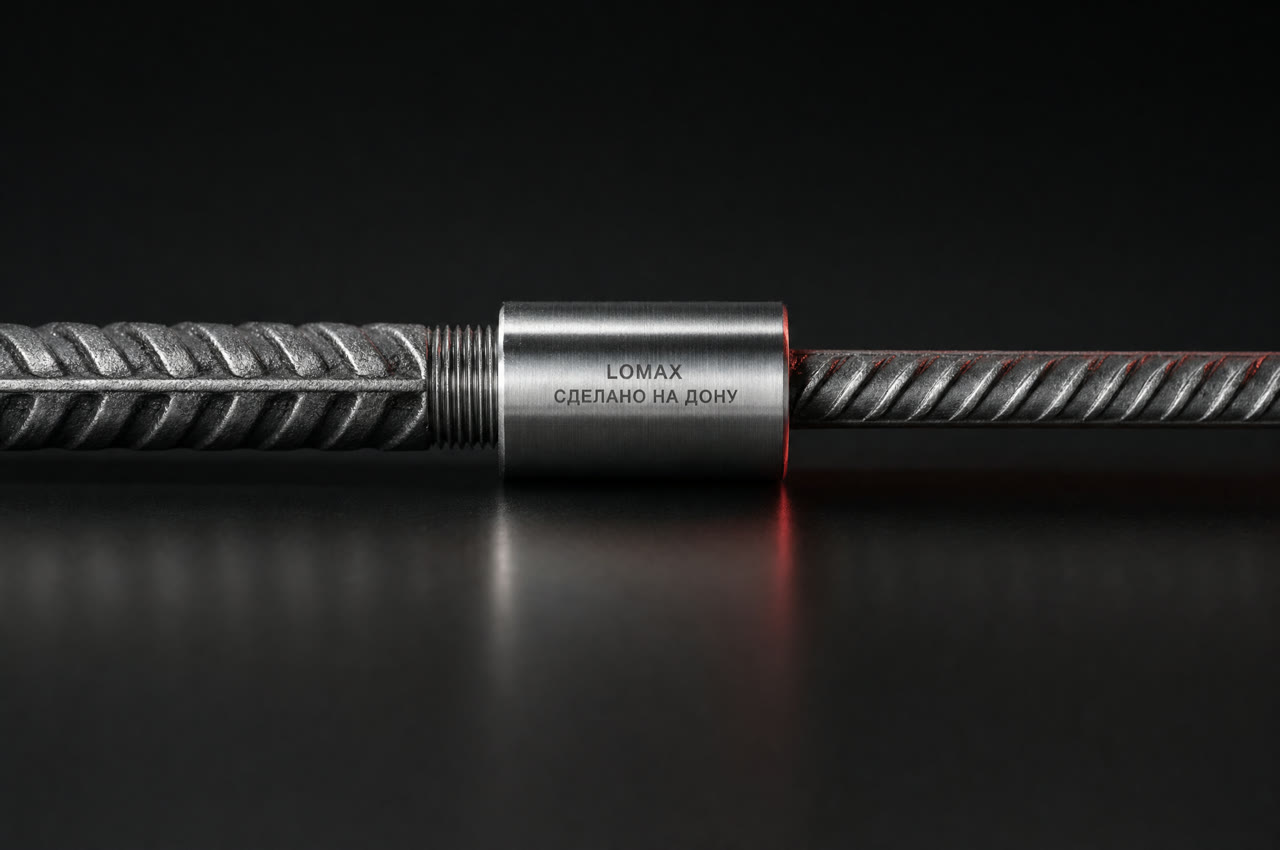

Manguitos roscados cilíndricos y anclajes para armadura de construcción Ø16–40 mm — estándar, de transición, de anclaje y posicionales. Empalme de igual resistencia sin soldadura según GOST 34278-2024.
Manguitos roscados cilíndricos | fábrica LOMAX

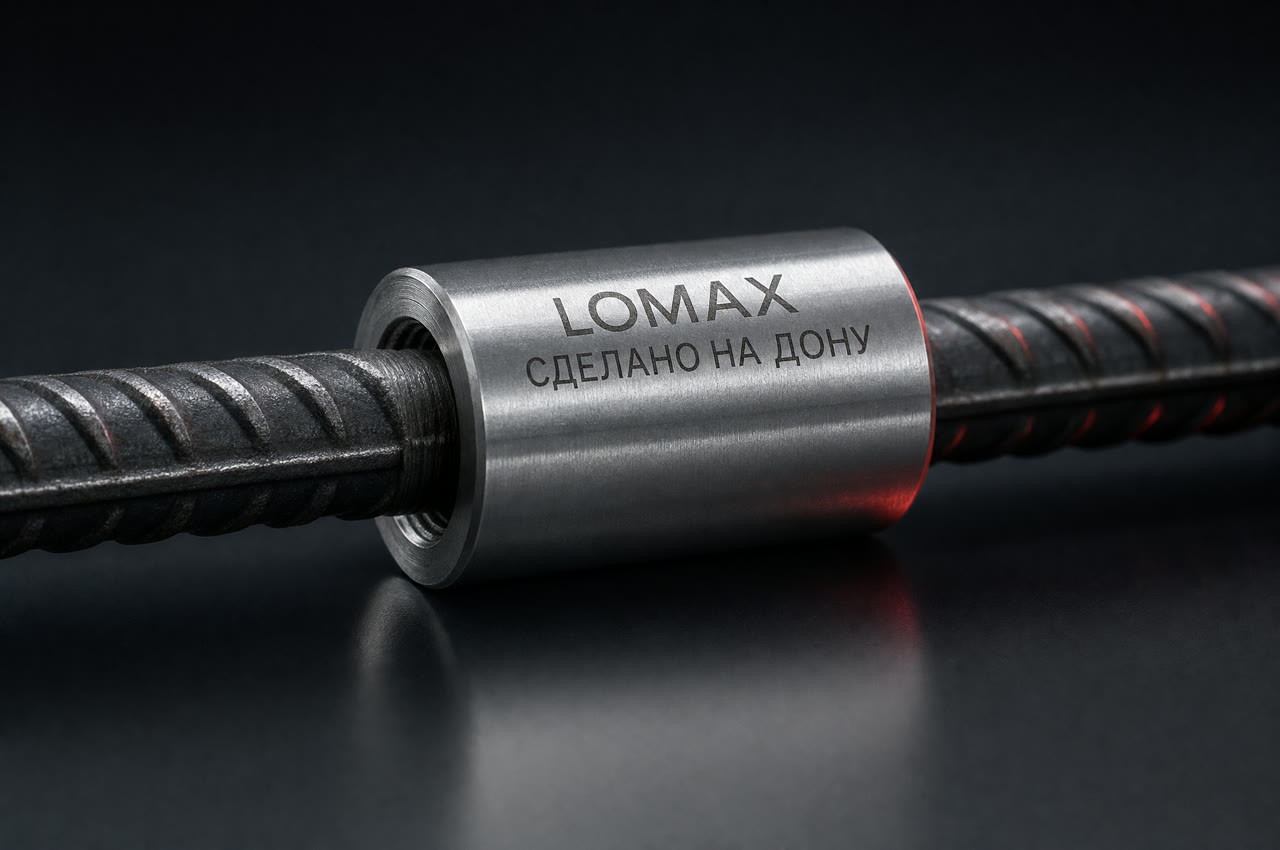

Rosca cilíndrica estándar — empalme de barras del mismo diámetro.
Ø16–40 mm · tipo B

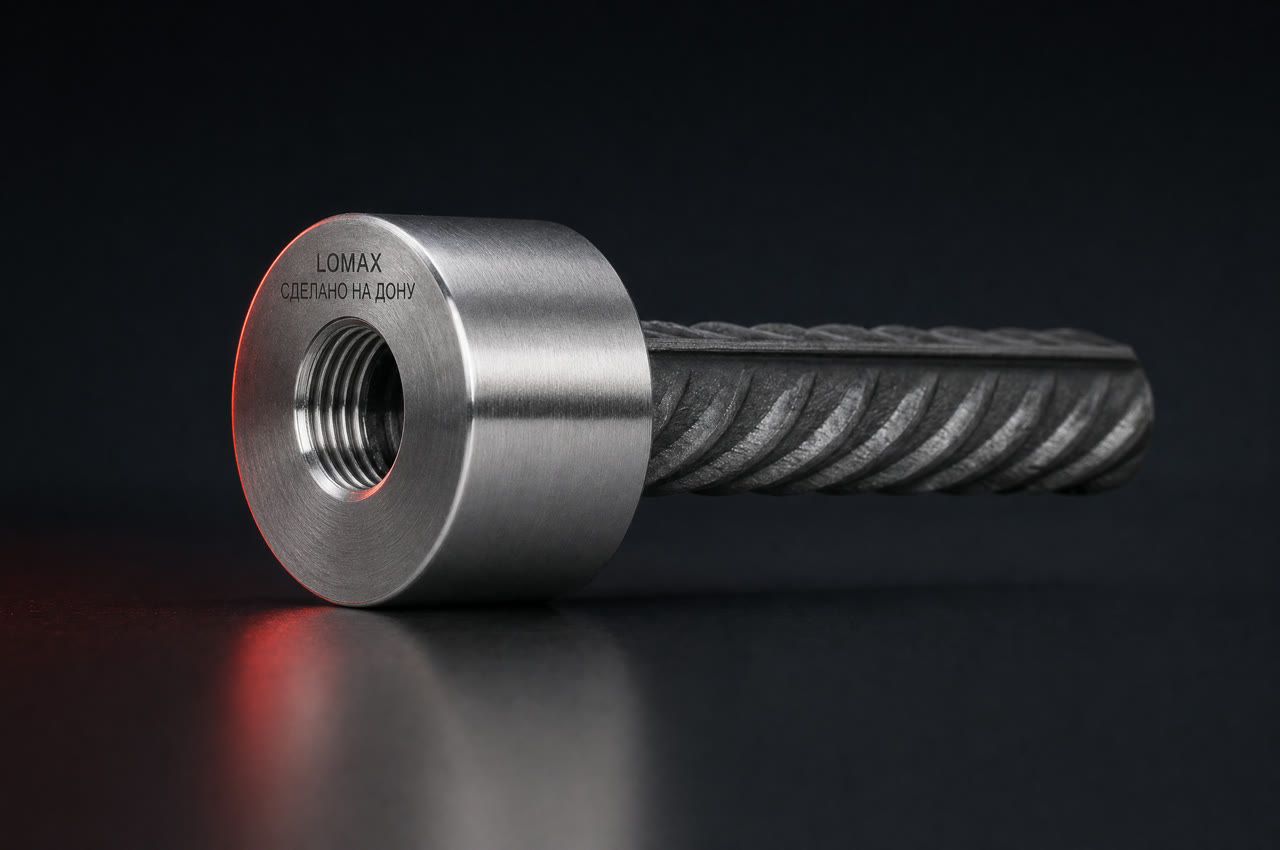

Anclaje de extremo con placa de apoyo.

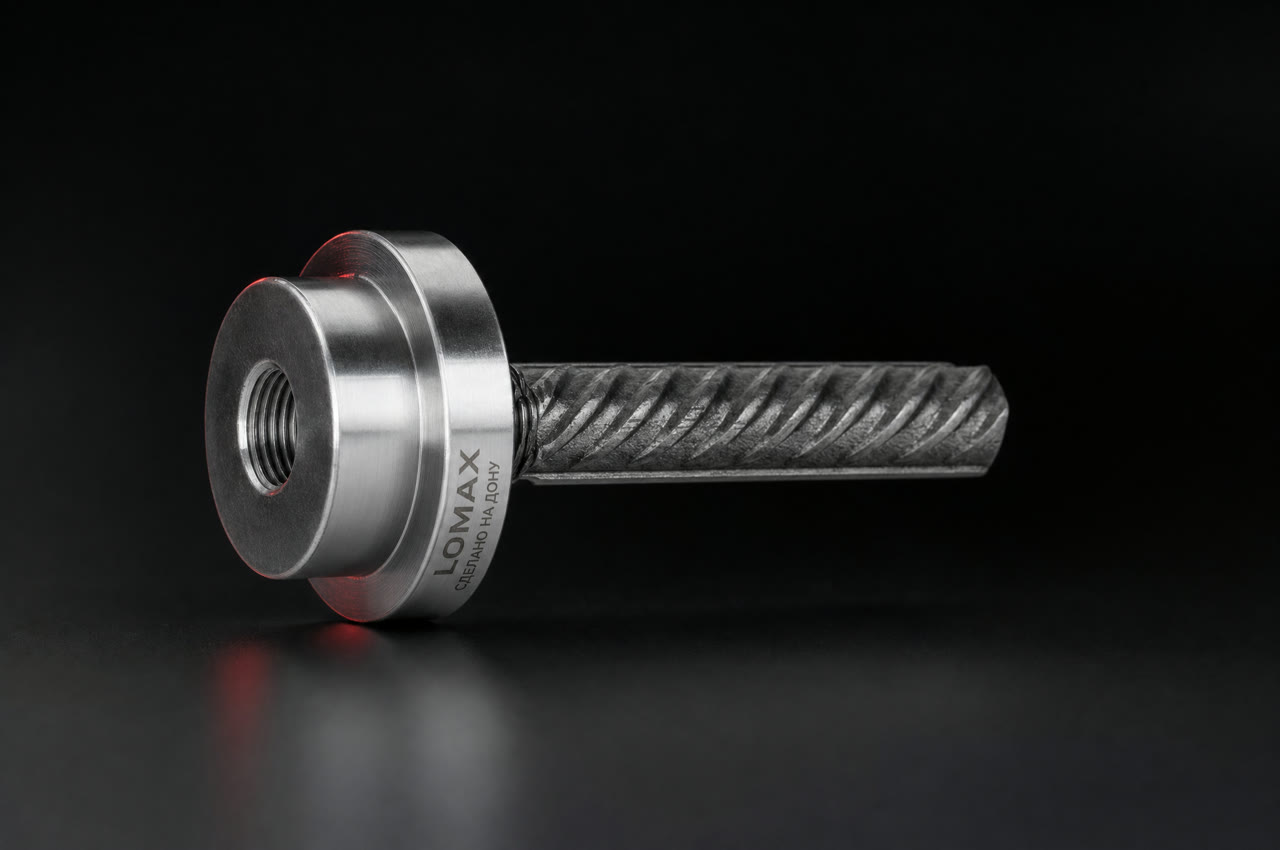

Anclaje con mayor superficie de apoyo.
Ø12–40 mm · anclaje AD2

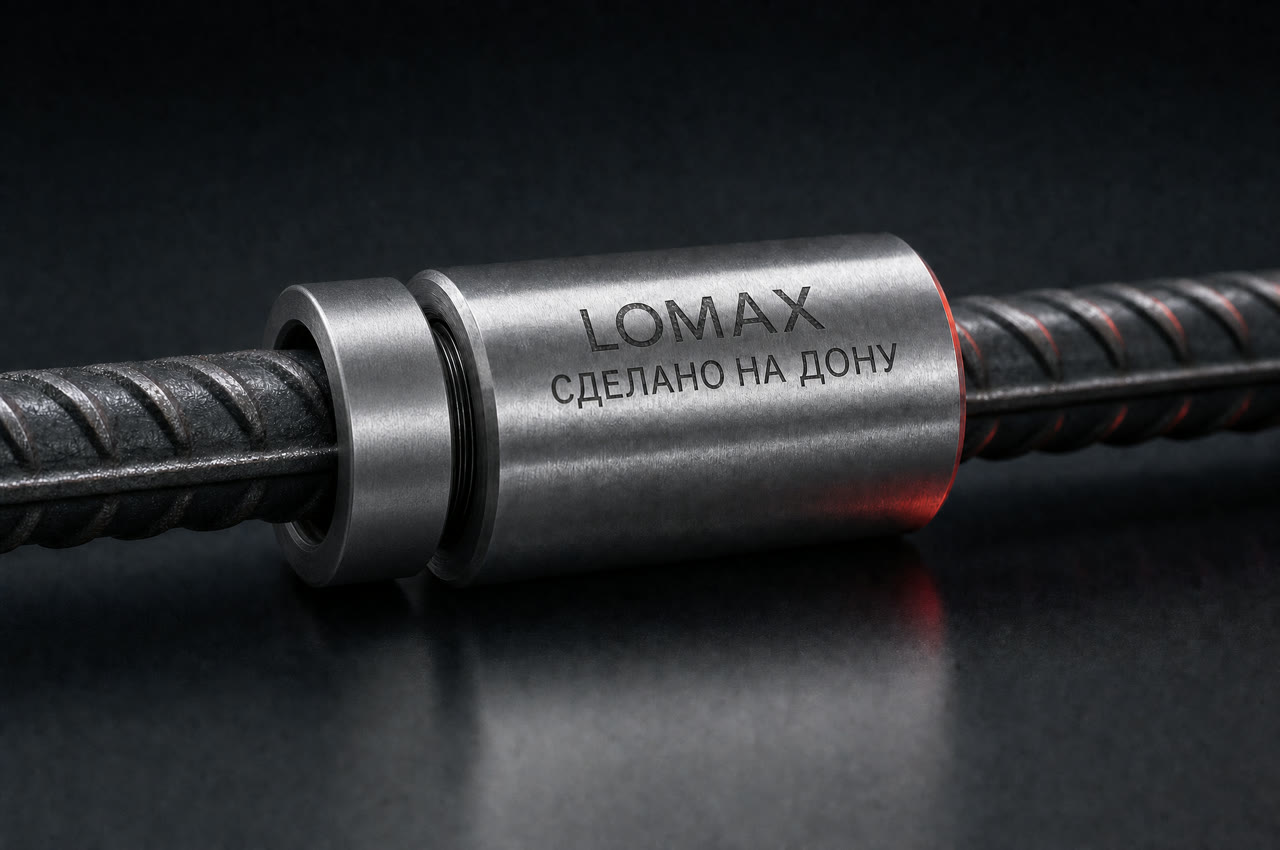

Con contratuerca — fijación y protección contra el aflojamiento.
Soldado — un extremo se suelda a la armadura o pieza embebida.
Atornillado — apriete con pernos de bloqueo, sin girar las barras.
El manguito roscado cilíndrico es un manguito de acero con rosca métrica interior que une mecánicamente dos barras de armadura en un solo empalme de trabajo sin soldadura ni solape. En los extremos de las barras, una máquina laminadora de rosca forma la rosca (sin arranque de metal ni debilitamiento de la sección), tras lo cual las barras se enroscan con el manguito mediante llave con control del par. El empalme resultante queda de resistencia total al cuerpo de la barra — su capacidad portante no es inferior a la de la propia barra.
Estos manguitos se aplican en todas las estructuras de hormigón armado portantes: columnas, muros, pilonos, losas de forjado y losas de cimentación, encepados, pilotes perforados. La unión roscada es la tecnología básica para empalmar armadura Ø16–40 mm de las clases A400, A400C y A500C, donde se requiere un empalme de resistencia total predecible y la recepción por la inspección de obra.
Las uniones mecánicas de armadura están reguladas por Desde 2017 fabricamos equipos y componentes para la construcción monolítica: empalme de armaduras sin soldadura, encofrado, piezas embebidas, pernos de anclaje, máquinas y utillaje. Suministramos en conjunto a la obra.. Establece los requisitos de resistencia, deformabilidad y durabilidad del empalme: la unión debe soportar una carga no inferior a la resistencia normativa de la barra y mantener su funcionalidad bajo cargas alternas y cíclicas. Los manguitos Lomax se ensayan según esta GOST; para cada lote se entrega pasaporte de calidad y protocolo de ensayos.

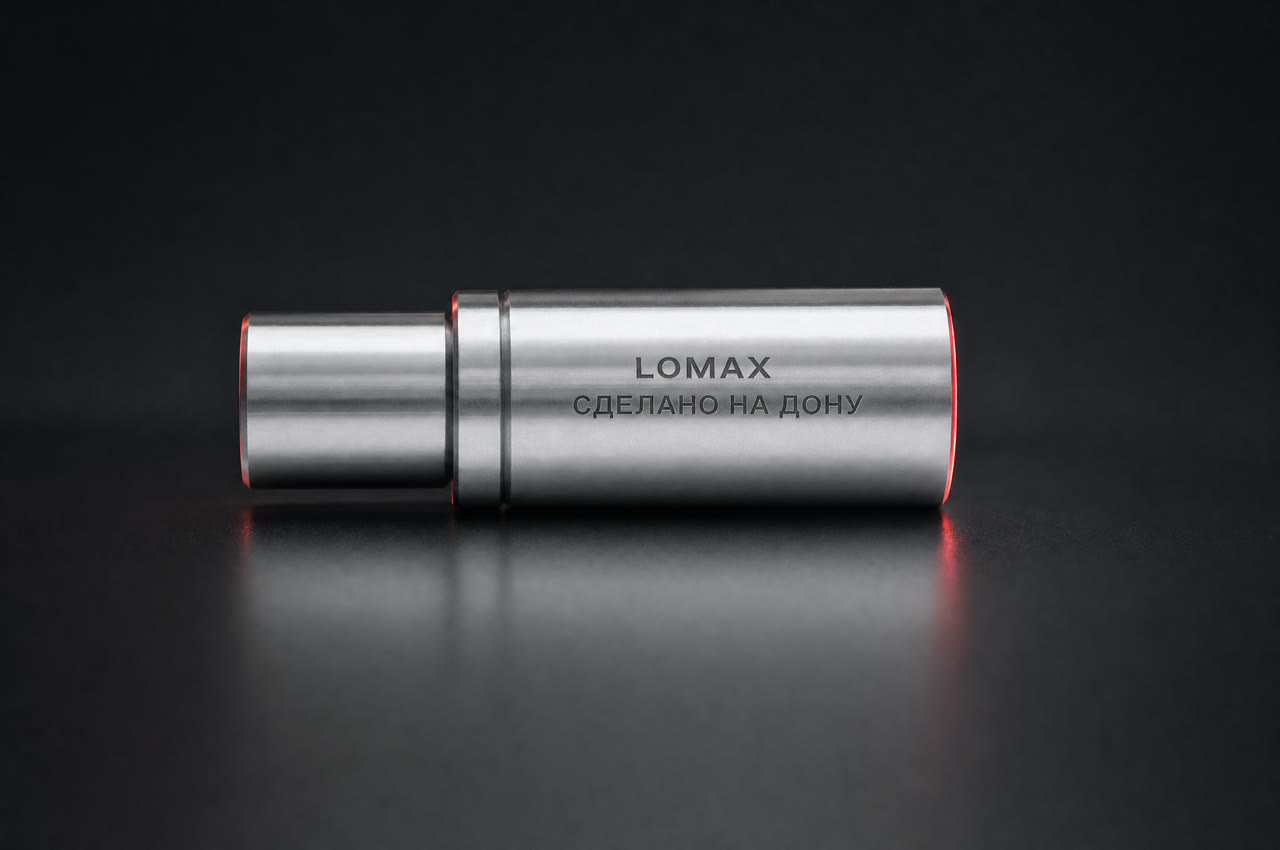

El montaje del manguito roscado no requiere soldador certificado, precalentamiento ni electricidad en obra y se ejecuta con cualquier clima. Sobre las barras se lamina la rosca, el manguito se enrosca en la primera barra, luego se introduce en él la segunda barra y el empalme se aprieta con llave hasta el par normativo. Para unir barras que no se pueden girar existen versiones con rosca derecha/izquierda (Tipo AB) y manguitos posicionales de tres piezas (Tipo AF).
Roscado cilíndrico — la solución más extendida y económica para armazones estándar. Manguito cónico con rosca cónica es más cómodo en el montaje y menos sensible al desalineamiento. Manguito prensado (por prensa) se coloca por prensado en frío con prensa hidráulica directamente en obra y no requiere corte de rosca — se elige cuando no hay acceso al extremo de la barra para el laminado. Comparación de tecnologías — en el artículo «Manguitos roscados, cónicos y prensados».
A diferencia del solape, el empalme con manguito no requiere solapar la armadura entre 30 y 50 diámetros: eso ahorra hasta un 25 % de armadura en los empalmes y descarga los nudos muy armados. A diferencia de la soldadura, no hace falta soldador certificado, control de calidad del cordón ni precalentamiento, y la estabilidad del empalme no depende del factor humano. Un análisis detallado — en el artículo «Manguito vs soldadura vs solape».
Versión base — manguito roscado cilíndrico Tipo B (empalme de barras del mismo diámetro). Precio «desde», depende del volumen del lote; las dimensiones exactas de cada versión (de transición, de anclaje, con contratuerca, posicionales) — en las fichas de arriba.
| Tamaños: | . Constructivamente idéntico al LX-C, se diferencia en la rosca (derecha/izquierda, R/L). Precio — solicite la tarifa vigente. | Marcado | Contornos cerrados y nudos donde ambas barras están fijadas y no se pueden girar; empalmes de tensado. | Ø, mm | Ø 12–40 mm · rosca métrica cilíndrica | Ø2 (transición), mm | Precio con IVA, RUB/ud |
|---|---|---|---|---|---|---|---|
| Manguito roscado estándar para unir a tope dos barras de armadura del mismo diámetro. La rosca se lamina en la barra con máquina, sin debilitar la sección, y el empalme resulta de igual resistencia que el cuerpo de la armadura. | 16 | — | 27±1 | 43±1 | 140 | Par de apriete ≥, N·m | 85 |
| Empalme de trabajo básico del armazón: pilares, muros, losas de forjado y losas de cimentación, en todos los puntos donde se empalma armadura de la misma sección. | 18 | — | 30±1 | 47±1 | 150 | Par de apriete ≥, N·m | 93 |
| Manguito Lomax B d16 | 20 | — | 34±1 | 52±1 | 160 | Par de apriete ≥, N·m | 103 |
| Manguito Lomax B d18 | 22 | — | 36±1 | 57±1 | 220 | Par de apriete ≥, N·m | 111 |
| Manguito Lomax B d20 | 25 | — | 40±1 | 63±1 | 260 | Par de apriete ≥, N·m | 122 |
| Manguito Lomax B d22 | 28 | — | 44±1 | 70±1 | 270 | Par de apriete ≥, N·m | 133 |
| Manguito Lomax B d25 | 32 | — | 50±1 | 80±1 | 340 | Par de apriete ≥, N·m | 177 |
| Manguito Lomax B d28 | 36 | — | 57±1 | 90±1 | 350 | Par de apriete ≥, N·m | 221 |
| Manguito Lomax B d32 | 40 | — | 62±1 | 100±1 | 360 | Par de apriete ≥, N·m | 258 |
Manguito Lomax AB d36 (R/L)
Se puede comprar el manguito Ø16, Ø20, Ø25, Ø32, Ø40 y otras dimensiones al fabricante — envíe la especificación y le devolveremos el cálculo y el precio en 1 día laborable.
Todos los tipos y precios para un diámetro concreto Ø16–40 mm:
