Закладные детали по чертежам

Закладные детали по чертежам: основа надежности железобетонных конструкций

Закладные детали по чертежам — это важнейший конструктивный элемент, обеспечивающий надежное соединение сборных и монолитных железобетонных конструкций между собой, а также с металлическими каркасами, технологическим оборудованием и коммуникациями. В данном разделе интернет-магазина представлен обширный ассортимент — более 5800 наименований готовых решений и изделий, изготавливаемых по индивидуальной проектной документации (КЖ, КМ). Продукция выпускается проверенным заводом-производителем Lomax, что гарантирует строгое соблюдение геометрических допусков и качества сварных швов.

Область применения и виды изделий

Металлические закладные изделия (ЗД, ЗИ, МН, ЗР) интегрируются в бетонную смесь до ее затвердевания. Выступающие на поверхность анкерные стержни, пластины или резьбовые соединения служат базой для последующих сварочных или болтовых монтажных работ. Оборудование применяется в гражданском, промышленном и инфраструктурном строительстве.

В зависимости от инженерной задачи, в каталоге представлены следующие конфигурации:

• Плоские элементы с анкерами (серии ЗД, ЗИ, ЗР, МН): состоят из стальных пластин (например, 8х200х200 мм) и приваренной арматуры (от 2 до 14 стержней, диаметром D8-D20).
• Сложные пространственные конструкции: включают швеллеры (например, 22П, 24У), двутавровые балки, уголки и усиливающие косынки для восприятия высоких сдвигающих и отрывающих нагрузок.

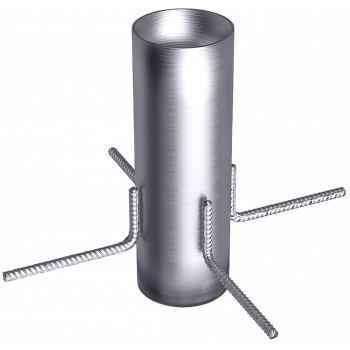

• Трубные закладные и гильзы (Г-1): изделия на базе стальных труб (D108, D273, D325 и др.), предназначенные для пропуска инженерных коммуникаций через фундаменты и перекрытия.
• Детали с резьбовой анкеровкой: оснащены анкерными болтами (например, М16, М24, U-образные болты) и технологическими отверстиями для безусадочного монтажа оборудования.

Материалы и технические характеристики

Долговечность и несущая способность узла напрямую зависят от правильно подобранного металлопроката. При производстве закладных деталей используются материалы, соответствующие актуальным ГОСТ и СНиП:

• Листовой и фасонный прокат: применяется углеродистая сталь обыкновенного качества Ст3 (для стандартных условий эксплуатации), Ст20, а также низколегированная сталь 09Г2С, которая незаменима для конструкций, работающих в условиях низких температур и высоких динамических нагрузок.
• Анкерующие стержни: изготавливаются из рифленой арматуры классов А500С и А400 (25Г2С) для обеспечения максимального сцепления с бетоном, а также из гладкой арматуры А240.

Критерии выбора и заказ

При выборе закладных деталей инженеру необходимо ориентироваться на расчетные нагрузки (статические, динамические, вибрационные), климатическое исполнение и марку бетона. Широкий ценовой диапазон категории (от 26 руб. за простые накладки до 395 232 руб. за массивные многокомпонентные узлы) позволяет подобрать оптимальное решение под любой бюджет и масштаб проекта.

Если типовые серии (такие как МН-1, МН-4, ЗД-1, ЗД-7) не подходят под специфику вашего объекта, мы готовы оперативно поставить закладные детали, изготовленные по вашим индивидуальным чертежам с точным соблюдением всех размеров, диаметров отверстий и марок стали.
