Ванная сварка арматуры на стройке: технология, минусы, замена муфтой

Ванная сварка — способ соединить два арматурных стержня встык, расплавив их концы в общей «ванне» жидкого металла. Долгие годы это был стандарт для стыковки вертикальной арматуры больших диаметров в монолите. Сегодня у него появилась прямая альтернатива — механическое муфтовое соединение, которое закрывает те же задачи без сварщиков и без контроля швов. Разберём технологию и её узкие места честно.

Как работает ванная сварка

Концы стержней устанавливают соосно с зазором и заключают в формующую подкладку (стальную или графитовую скобу-«ванну»). В зазор наплавляют металл электродом или полуавтоматом, пока он не заполнит сечение и не сплавит оба торца. После остывания подкладку удаляют, шов зачищают. Различают ванную сварку на стальной скобе-подкладке и на графитовых формах, для вертикальных и горизонтальных стыков.

Применяют её прежде всего там, где стыкуют арматуру большого диаметра (28–40 мм), а нахлёст невыгоден по расходу стали. Это тот же диапазон задач, что закрывают муфты для арматуры.

Минусы ванной сварки

Технология рабочая, но затратная по «скрытым» статьям:

• Квалификация. Нужен аттестованный сварщик (НАКС) — качество стыка напрямую зависит от человека, а хороший сварщик на объекте всегда дефицит.
• Контроль каждого шва. Сварные стыки подлежат визуально-измерительному и, выборочно, ультразвуковому контролю. Это отдельные люди, время и документы — в отличие от приёмки муфтовых стыков, где контроль проще и нагляднее.
• Скорость. Один ванный стык — это разделка, установка формы, наплавка, остывание, зачистка. Муфта на подготовленной резьбе свинчивается за минуту (см. монтаж резьбовых муфт).
• Погода и условия. Ветер, дождь, мороз, стеснённое пространство и сварка «на высоте» усложняют или запрещают процесс; нужны прогрев и защита зоны.
• Энергозатраты и пожароопасность. Сварочный пост, электроды/проволока, наряд-допуск на огневые работы.
• Термическое влияние на металл. Зона термического влияния меняет структуру стали рядом со швом — для арматуры некоторых классов это критично.

Ванная сварка или муфта: таблица

Полное сравнение всех трёх способов стыковки — в разборе муфта против сварки и нахлёста, а обзор всех вариантов — в статье виды соединения арматуры.

Чем заменить ванную сварку

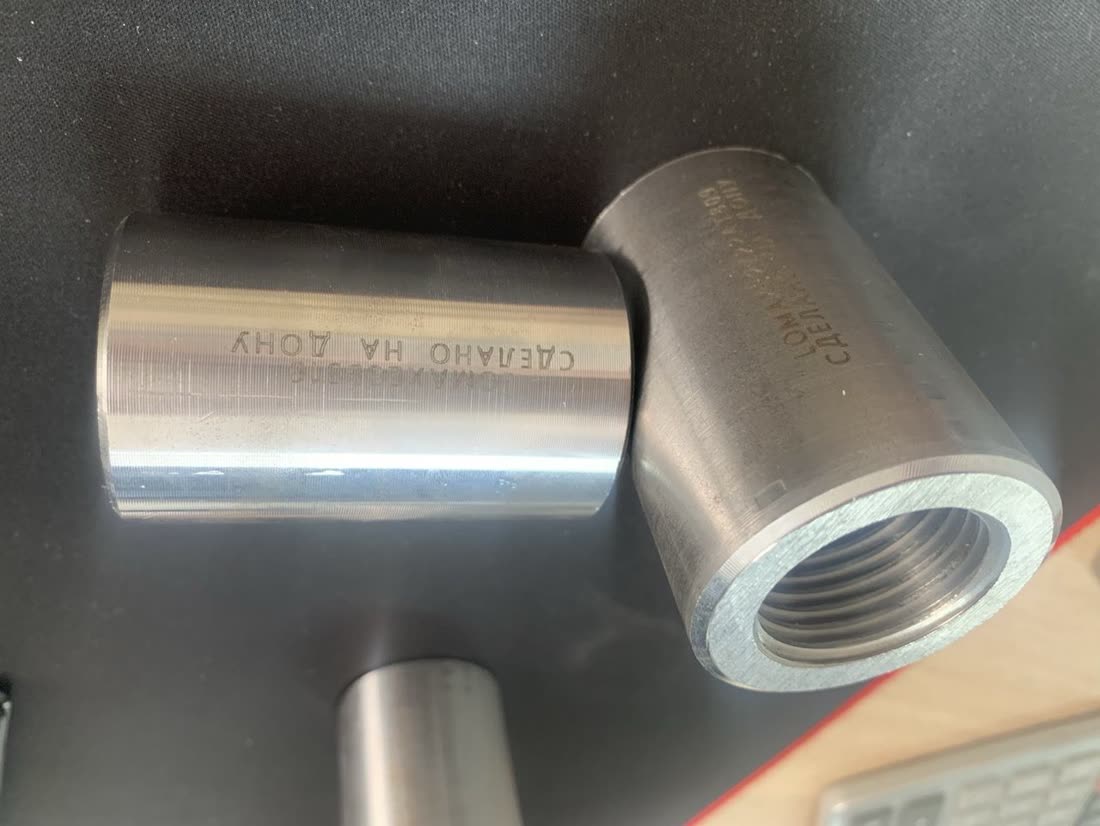

Прямая замена — механическое соединение муфтами. Под задачи ванной сварки подходят:

• Резьбовые муфты — стержни с накатанной резьбой свинчиваются в муфту, равнопрочность по телу резьбы;
• Конусные муфты — конусная резьба, самоцентрирование, быстрый монтаж;
• Обжимные (опрессовочные) муфты — стык без резьбы и без огня, обжимаются прессом прямо на арматуре;
• Переходные муфты — соединение стержней разного диаметра, чего сваркой встык не сделать корректно.

Особенно выигрышна замена на стыках колонн и свай и на арматуре класса А500С. Резьбу на стержне готовят накаткой без потери сечения — как накатывают резьбу, а станок и оснастку ЛОМАКС предоставляет на объект с обучением бригады.

Скоба-накладка и ванночка: на чём варят стык

Ванная сварка выполняется не «на весу»: под стык ставят форму, которая удерживает расплав. В ГОСТ 14098-2014 стыковому ванно-шовному соединению на стальной скобе-накладке отвечает тип С15-Рс, а материал самой скобы — листовая сталь класса С235–С255 по ГОСТ 27772. Отсюда два названия, под которыми это ищут на стройке:

• Скоба-накладка — стальная деталь, остаётся в конструкции вместе со швом. Подбирается под диаметр стержня; ходовые размеры — под Ø25, Ø32, Ø36.
• Ванночка (инвентарная форма) — съёмная форма, её снимают после остывания и используют повторно.

Что это значит для снабжения и сметы: на каждый стык нужен расходник — его надо заказать, привезти на объект и подобрать под диаметр. Плюс сварщик с допуском, электроды и контроль шва. При переходе на механическую муфту из цепочки уходит и расходник, и весь сварочный передел: стык собирается ключом, а качество не зависит от того, кто из сварщиков вышел в смену.

Нормы допускают оба способа — вопрос в том, что дешевле и предсказуемее на вашем объёме. Посчитать стык в обоих вариантах можно в разборе стоимости стыка.

Муфта как аналог сварке: в чём разница на практике

Нормы допускают и сварной, и механический стык — запрета на сварку нет, и мы его не утверждаем. Разница в другом: в том, из чего складывается стык и от чего зависит его качество.

• Экономнее по металлу. Сварной и нахлёсточный стык требуют расхода: у нахлёста это дополнительная длина стержня порядка 40–50 диаметров, у ванной сварки — расходник на каждый стык (скоба-накладка или инвентарная ванночка) плюс электроды. У муфты этого расхода нет: длина стержня считается «в стык».
• Быстрее на монтаже. Сварной стык — это подготовка, сама сварка, остывание и контроль шва (ВИК, при необходимости УЗК). Муфта свинчивается ключом до нормативного усилия, стык готов сразу и не ждёт остывания. На захватке с большим числом стыков разница в сроках накапливается.
• Не зависит от того, кто вышел в смену. Качество сварного соединения определяется квалификацией сварщика и его аттестацией, а на объекте состав бригады меняется. Муфтовое соединение выполняется по одной операции с контролем момента затяжки — результат повторяем и проверяется инструментально, а не «на глаз».
• Без огневых работ. Уходят наряд-допуск, пожарный режим и ограничения по стеснённым и закрытым объёмам, где сварка усложняется.

Посчитать оба варианта на своём объёме можно в разборе стоимости стыка, а подобрать типоразмер — в каталоге муфт. Пришлите ведомость или спецификацию — вернём расчёт под ваш проект.

Коротко

• Ванная сварка — рабочий, но «дорогой в людях» способ: сварщик, контроль швов, время, погода.
• Механическая муфта закрывает те же диаметры быстрее, без огневых работ и без сложного контроля.
• Приёмка муфт — по равнопрочности и ГОСТ 34278-2024; расход по объекту легко посчитать (как рассчитать количество муфт).
