ЛОМАКСМуфты для арматуры на мостах: что требует СП 35.13330 — таблица
| Пункт | Что требует | Что это значит для стыка |
|---|---|---|
| СП 35.13330, п. 7.164 | допускает несварные муфтовые соединения арматуры — по ТУ изготовителя, после исследования прочности, коррозионной стойкости и стойкости к усталостным разрушениям | механическая муфта — штатный стык моста; у поставщика запрашивают ТУ и результаты испытаний |
| СП 35.13330, п. 7.162 | запрещает стык внахлёстку растянутых стержней в центрально-растянутых элементах; нахлёст ограничен диаметром 36 мм | на Ø40 и в растянутых элементах нахлёст не применяют — нужен сварной или муфтовый стык |
| СП 35.13330, п. 7.159 | для арматуры, рассчитываемой на выносливость, — не более 25 % сварных стыков в одном расчётном сечении | муфта снимает ограничение на долю сварных стыков в сечении |
| СП 35.13330, табл. 7.14 | классы арматуры для мостов: А240, А300, А400, А600 | класс стержня сверяют с таблицей до заказа муфт |
| СП 63.13330.2018, п. 1.3 | мосты из области применения исключены | ссылка на СП 63 для моста не работает — только СП 35 |
| ГОСТ 34227-2024 | методы испытаний механических соединений, в т. ч. на выносливость | по нему подтверждают стойкость стыка к циклической нагрузке |
Опоры, ригели и пролётные строения моста — конструкции с крупной рабочей арматурой и стыками, которые нельзя спрятать: сечение задано проектом, а нагрузка на элемент постоянная и циклическая — от проходящего транспорта, ветра и температурных перепадов. Стык арматуры здесь работает не на разовое растяжение, как в обычном здании, а на многократное повторение нагрузки, поэтому к соединению предъявляют более строгие требования.
Опоры, ригели, пролётные строения — где стык особенно ответственен
В опорах моста рабочая арматура нередко достигает крупного сортамента Ø32–40 мм, а стык неизбежен при большой высоте элемента и стыковке каркаса по секциям. В ригелях и насадках опор арматура работает на изгиб и сдвиг одновременно с циклической нагрузкой от опирающегося пролёта. В самих пролётных строениях стык арматуры попадает в зону, которая множество раз за год испытывает проезд транспорта — то есть переменную нагрузку на протяжении всего срока службы конструкции.
Почему стык в мостах — зона особого контроля
Циклическая нагрузка — главное отличие мостовой конструкции от рядового здания. Стык, который выдержал однократное статическое растяжение, может повести себя иначе при многократном повторении нагрузки, если в нём есть скрытый концентратор напряжений. Сварной шов — это зона термического влияния с изменённой структурой металла, и её поведение под циклической нагрузкой сложнее контролировать, особенно на крупных диаметрах, где качество шва сильнее зависит от квалификации сварщика. Требования к расположению стыков, армированию опор и пролётных строений задают отраслевые нормативы проектирования мостов — они не отменяют требования к самому механическому соединению, которое обеспечивает ГОСТ 34278-2024.
Что подтверждает пригодность муфты: ГОСТ 34278-2024 и ГОСТ 34227-2024
ГОСТ 34278-2024 задаёт принцип равнопрочности механического соединения — стык должен передавать усилие не хуже целого стержня. ГОСТ 34227-2024 описывает, как это проверяют: помимо статического растяжения стандарт предусматривает испытания на многоцикловую (усталостную) выносливость и малоцикловые знакопеременные нагрузки — то есть ровно те воздействия, которым арматура моста подвергается за годы эксплуатации. Протокол испытаний по обоим стандартам — документ, который снимает вопросы у проектировщика и стройнадзора на приёмке узла.
Крупные диаметры Ø32–40 мм: муфта вместо нахлёста и сварки

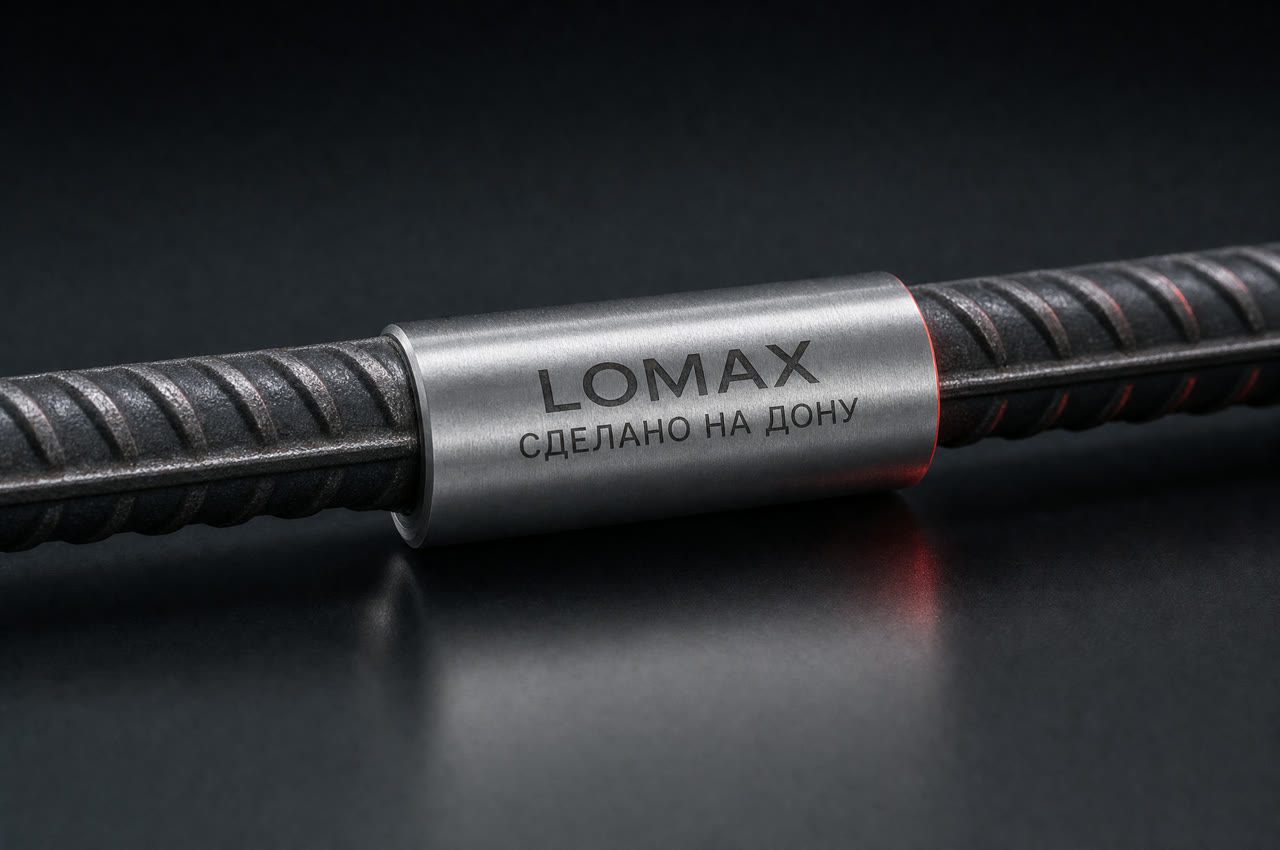

На арматуре Ø32–40 нахлёст требует особенно длинного перепуска и утолщает и без того плотный каркас опоры или ригеля — уложить бетонную смесь в таком сечении сложнее. Сварка на крупном диаметре чувствительна к квалификации сварщика и требует контроля каждого шва. Механическая муфта стыкует стержни встык независимо от диаметра — резьбовые и конусные муфты рассчитаны на Ø16–40 мм, обжимные — на Ø14–40 мм, что перекрывает весь сортамент, характерный для мостовых конструкций.
| Тип муфты | Диаметр арматуры | Особенность применения |
|---|---|---|
| Резьбовая цилиндрическая | Ø16–40 мм | Резьбу накатывают на стенде заранее — предсказуемая геометрия для крупных элементов |
| Конусная | Ø16–40 мм | Коническую резьбу нарезают резцом, а не накатывают; муфта менее чувствительна к перекосу торца при монтаже на площадке |
| Обжимная LX-Пресс | Ø14–40 мм | Холодная опрессовка без резьбы — удобна для стыковки прямо на объекте |
Какие муфты применяют в мостостроении

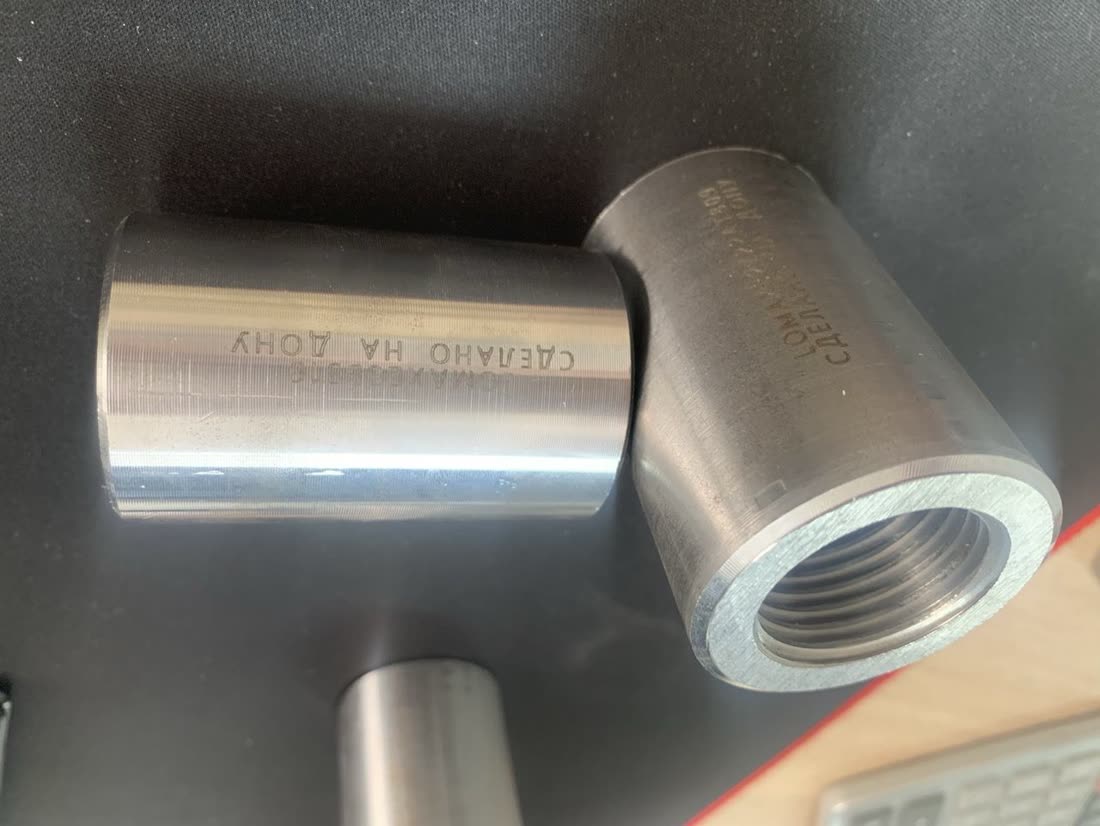

Выбор конкретного типа определяется тем, где и как готовится стержень. Для заводской заготовки каркасов опор удобны резьбовые муфты и конусные муфты — резьбу готовят на арматуре заранее: цилиндрическую накатывают, коническую нарезают. Для стыковки прямо на площадке, где резьбонакатного станка нет, применяют обжимные муфты. На крупном сортаменте Ø32 и Ø40 характеристики и типоразмеры муфт удобно смотреть отдельно — в каталожных карточках арматура Ø32 и арматура Ø40. Общий принцип работы соединений на большом диаметре разобран в статье «Стык арматуры большого диаметра», а требования к пластичности и циклическим нагрузкам — в материале «Муфты для сейсмостойкого строительства», где применяются схожие критерии оценки. Полное сравнение муфты со сваркой и нахлёстом — в статье «Муфта vs сварка vs нахлёст».
Нормы для мостов: работает СП 35, а не СП 63
Частая ошибка — переносить на мостовой объект аргументацию из гражданского монолита. СП 63.13330.2018 пунктом 1.3 прямо исключает мосты из области применения: приложение К и таблица моментов затяжки на мосту нормой не являются. Для мостовых конструкций действует СП 35.13330:
| Пункт СП 35.13330 | Что требует | Что это значит для стыка |
|---|---|---|
| п. 7.159 | Для арматуры, рассчитываемой на выносливость, — не более 25 % сварных стыков в одном расчётном сечении | Остальные стыки сечения выполняют без сварки — муфтой или со смещением |
| п. 7.162 | Нахлёст — только до Ø36 мм; в центрально-растянутых элементах стык растянутых стержней внахлёстку не допускается | На Ø40 и в растянутых элементах нахлёст отпадает |
| п. 7.163 | Собственные длины нахлёстки, отличные от СП 63 | Длины из СП 63 на мост не переносят |
| п. 7.164 | Несварные муфтовые соединения допускаются по ТУ изготовителя после исследования прочности, коррозионной стойкости и выносливости | Муфта — прямо названная альтернатива сварке и нахлёсту |
| табл. 7.14 | Перечень классов арматуры для мостов: А240, А300, А400, А600 | Класс и марку стали сверяют до подбора муфты |
Отсюда практический вывод: там, где по СП 35 нахлёст ограничен или запрещён — на крупных диаметрах и в центрально-растянутых элементах — механическая муфта остаётся штатным решением по тому же своду правил. Замену подтверждают испытания по ГОСТ 34227-2024 и требования ГОСТ 34278-2024. Ссылки в пояснительной записке должны меняться вместе с типом объекта: для моста — СП 35, а не СП 63. Постатейное сопоставление пунктов обоих сводов — в статье «СП 63 и СП 35: где нормируется муфтовый стык арматуры».
Частые вопросы
Какие муфты применяют для стыковки арматуры на мостах?
Для мостов применяют механические муфты, аттестованные на циклические нагрузки: обжимные (опрессовочные) и резьбовые, в том числе переходные и позиционные, на арматуру Ø14–40 мм классов, допущенных табл. 7.14 СП 35 для мостов (А240, А300, А400, А600), — в мостовых конструкциях чаще всего востребованы крупные диаметры Ø32–40 мм. Основание для применения — СП 35.13330 «Мосты и трубы», п. 7.164; СП 63.13330.2018 на мосты не распространяется (п. 1.3). Пригодность стыка подтверждают испытаниями по ГОСТ 34227-2024 на растяжение, многоцикловую и малоцикловую нагрузку. Муфты для мостовых объектов, включая Ø32–40 мм, выпускает завод ООО «ЛОМАКС ГРУПП» в Ростове-на-Дону.
Сколько сварных стыков арматуры допускается в одном сечении моста?
По п. 7.159 СП 35.13330 для арматуры, рассчитываемой на выносливость, в одном расчётном сечении допускается не более 25 % сварных стыков. Остальные стыки этого сечения выполняют без сварки: механическими муфтами по п. 7.164 или со смещением стыков вдоль элемента. Нахлёст здесь не выход — п. 7.162 ограничивает его диаметром 36 мм и запрещает в центрально-растянутых элементах.
По каким нормам стыкуют арматуру в мостах — СП 63 или СП 35?
Для мостовых конструкций действует СП 35.13330. СП 63.13330.2018 пунктом 1.3 прямо исключает мосты из области применения, поэтому приложение К СП 63 и его таблица моментов затяжки на мостовом объекте нормой не являются. В СП 35.13330 соединениям арматуры посвящены пункты 7.162–7.164.
Разрешает ли СП 35 применять муфты вместо сварки и нахлёста на мосту?
Да. Пункт 7.164 СП 35.13330 называет несварные муфтовые соединения допустимой альтернативой. При этом п. 7.162 ограничивает соединение внахлёстку диаметром 36 мм и запрещает стыковать растянутые стержни внахлёстку в центрально-растянутых элементах — то есть на крупных диаметрах и в растянутых зонах механическая муфта оказывается штатным решением по тому же своду правил.
Почему стык арматуры в мостовых конструкциях считается более ответственным, чем в обычном здании?
Опоры, ригели и пролётные строения моста постоянно работают на циклические нагрузки от транспорта, ветра и температурных перепадов, а не на однократную статическую нагрузку. Стык, который в здании выдержит однократное растяжение, в мосту должен ещё и не терять прочность при многократном повторении нагрузки — это отдельное требование к соединению.
Какие испытания подтверждают, что муфта годится для циклических нагрузок в мосту?
ГОСТ 34227-2024 предусматривает испытания механических соединений не только на статическое растяжение, но и на многоцикловую (усталостную) выносливость и малоцикловые знакопеременные нагрузки. Именно эти протоколы показывают, что соединение не потеряет прочность при повторяющихся нагрузках, характерных для мостовых конструкций.
Какие муфты применяют для крупного диаметра арматуры Ø32–40 в мостах?
Резьбовые и конусные муфты рассчитаны на диаметр Ø16–40 мм, обжимные — на Ø14–40 мм, поэтому все три типа перекрывают крупный сортамент, характерный для опор и ригелей моста. Выбор конкретного типа зависит от того, есть ли на площадке резьбонакатной станок или удобнее холодная опрессовка.
Муфта заменяет сварку арматуры в мостостроении?
На крупных диаметрах и в труднодоступных узлах механическое соединение часто предпочтительнее сварного — оно не зависит от аттестации сварщика и качества шва, а пригодность подтверждается протоколами испытаний по ГОСТ 34278-2024 и ГОСТ 34227-2024. Итоговый выбор способа стыковки в любом случае определяет проект.
