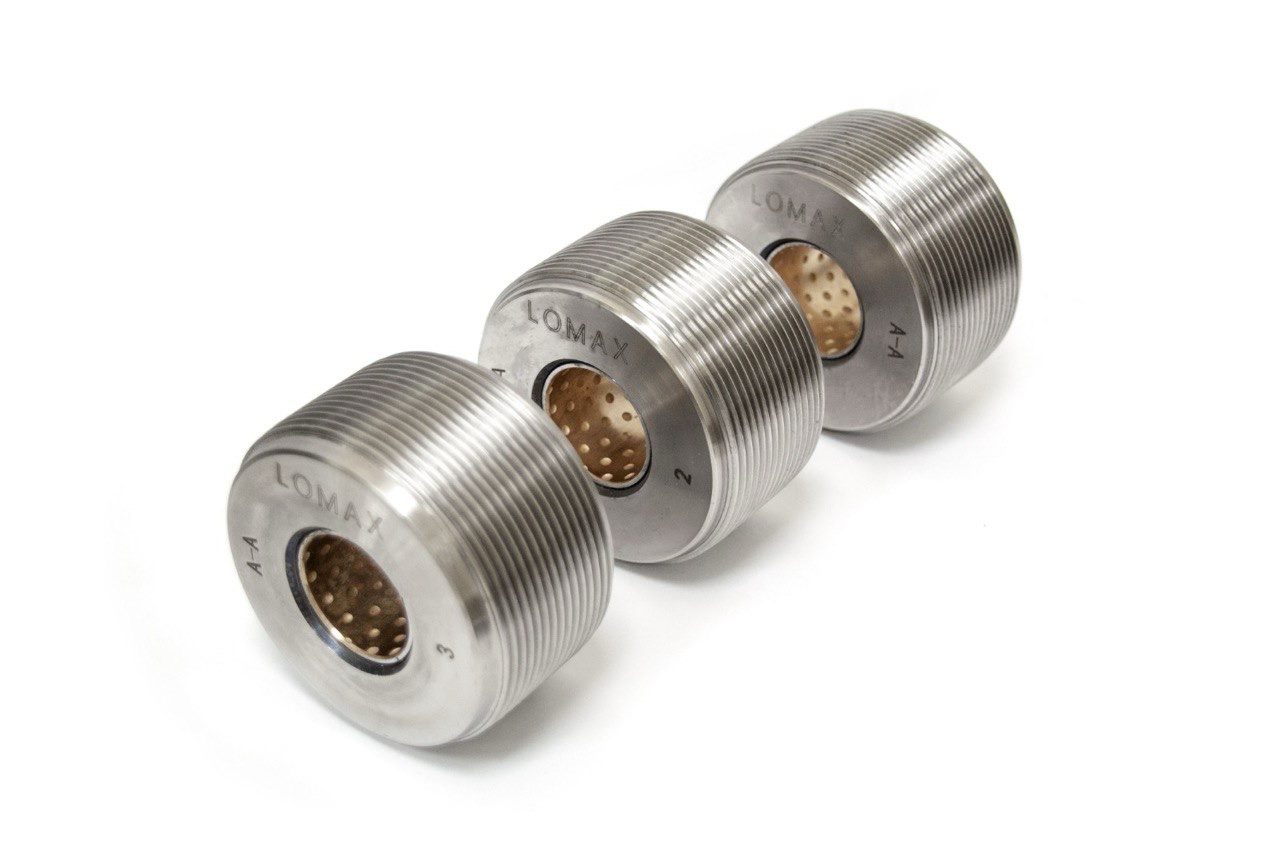

ЛОМАКСНахлёст — самый привычный способ стыковать арматуру, но он не бесплатный: чтобы усилие передалось через бетон, стержни перекрывают на расчётную длину, и эта длина на каждом стыке — дополнительный металл, который иначе можно было бы не покупать. Муфта стыкует арматуру встык, без перекрытия, и экономия считается арифметически просто. Ниже — формула и расчёт на конкретном примере.
Сколько арматуры уходит на нахлёст
Длину нахлёста считают в диаметрах стержня, и она зависит от класса бетона: чем он выше, тем короче нахлёст. По таблице нахлёста арматуры для бетона В25 это ориентировочно 35–40 диаметров (d) на каждый стык. Для арматуры Ø32 это 1120–1280 мм — больше метра «лишней» стали только на то, чтобы перекрыть один стык.
Формула расчёта экономии
Экономия при переходе с нахлёста на муфту складывается из двух шагов:
- Длина нахлёста на один стык: L = k × d, где k — коэффициент из таблицы нахлёста (для В25 ≈ 35–40), d — диаметр стержня в мм.
- Линейная масса арматуры: m ≈ 0,006165 × d² (кг на погонный метр, d в мм) — из плотности стали (≈7850 кг/м³) и площади сечения круглого стержня.
- Экономия на одном стыке (кг): L (в метрах) × m.
- Экономия на объекте (кг): экономия на одном стыке × число стыков N.
Расчёт на одном стыке: Ø32, бетон В25
Возьмём среднее значение k = 37,5 (середина диапазона 35–40 d для В25) и диаметр Ø32.
| Показатель | Значение |
|---|---|
| Диаметр арматуры | Ø32 мм |
| Класс бетона | В25 |
| Нахлёст, k × d | 37,5 × 32 = 1200 мм = 1,2 м |
| Линейная масса Ø32 (0,006165 × 32²) | ≈6,31 кг/м |
| Экономия на 1 стыке (1,2 м × 6,31 кг/м) | ≈7,6 кг |
Расчёт на объекте: 100 и 500 стыков
Дальше цифра просто умножается на число стыков в проекте — например, на все ярусы серии колонн одного диаметра или на свайное поле.
| Число стыков Ø32 | Экономия арматуры |
|---|---|
| 1 стык | ≈7,6 кг |
| 100 стыков | ≈760 кг (0,76 т) |
| 500 стыков | ≈3 785 кг (3,8 т) |
Для другого диаметра или класса бетона нужно подставить своё k из таблицы нахлёста и свой d — формула та же. Посчитать, сколько именно муфт нужно на объект под конкретную спецификацию, помогает статья «Как рассчитать количество муфт».
Что эта экономия не учитывает
Расчёт выше — это экономия только арматуры за счёт отказа от перекрытия; масса самой муфты в него не входит, но муфта в разы легче того куска стержня, который иначе ушёл бы на нахлёст. За рамками расчёта остаются и другие эффекты перехода на муфту: скорость монтажа (стык собирается ключом или гидропрессом за секунды-минуты вместо вязки внахлёст), отсутствие ограничений по доле стыкуемых стержней в сечении и равнопрочность стыка по ГОСТ 34278-2024. Полное сравнение способов — в статье «Муфта vs сварка vs нахлёст», а особенности стыковки в колоннах и сваях — в материале «Муфты для колонн и свай». Полная линейка муфт — в каталоге резьбовых муфт и в разделе обжимных муфт.
Коротко
Нахлёст перекрывает стержни на 30–50 диаметров на каждом стыке — это металл, который расходуется только на перекрытие. Муфта соединяет арматуру встык без потери длины: для Ø32 в бетоне В25 экономия составляет около 7,6 кг стали на один стык, а на объекте с сотнями стыков — уже сотни килограммов и тонны арматуры.
Частые вопросы
Сколько арматуры экономит муфта по сравнению с нахлёстом?
Экономия равна длине нахлёста, которая для рабочей арматуры составляет ориентировочно 30–50 диаметров стержня на каждый стык (точное значение — по расчёту СП 63.13330.2018 и классу бетона). Для Ø32 в бетоне В25 это около 1,2 м на один стык, а муфта соединяет стержни встык без этой длины.
Как посчитать экономию арматуры на своём объекте?
Нужно взять длину нахлёста для вашего диаметра и класса бетона из таблицы, перевести её в килограммы через линейную массу арматуры и умножить на число стыков в проекте. Итоговая цифра — это металл, который не придётся закупать при переходе на муфтовое соединение.
Учитывает ли эта экономия сам металл муфты?
Расчёт в статье — это экономия арматуры за счёт отказа от нахлёста; масса самой муфты в него не включена, но муфта в разы легче того куска стержня, который перекрывался бы внахлёст. Точный баланс по конкретному диаметру и типу муфты можно получить, сравнив спецификацию проекта.
Экономия арматуры — единственный плюс муфтового соединения?
Нет. Помимо экономии металла муфта даёт равнопрочный стык по ГОСТ 34278-2024, монтируется быстрее сварки и не требует аттестованного сварщика. Экономия арматуры — это только один, хорошо считаемый в деньгах эффект перехода с нахлёста на муфту.
